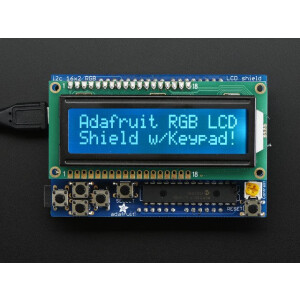

Dieser neue Adafruit-Schild macht es einfach, ein 16x2 Character LCD zu verwenden. Wir mögen die RGB-LCDs, die wir im Shop sowohl die RGB-Negativ- als auch die RGB-Positiv-Werte vorrätig haben. Leider benötigen diese LCDs eine ganze Reihe von digitalen Pins, 6, um das LCD zu steuern und dann eine weitere 3, um die RGB-Hintergrundbeleuchtung für insgesamt 9 Pins zu steuern. Das ist die Hälfte der Pins, die auf einem klassischen Arduino verfügbar sind !
Das Beste daran ist, dass Sie diese beiden Pins auch nicht wirklich verlieren, da Sie i2c-basierte Sensoren, RTCs usw. kleben und sie den I2C-Bus teilen lassen können. Dies ist eine super glatte Möglichkeit, eine Anzeige hinzuzufügen, ohne all die Verdrahtungs-Ärger.
Die 4-Richtungstasten plus Select-Taste ermöglicht eine einfache Steuerung, ohne einen sperrigen Computer anbringen zu müssen. Es verwendet die I2C-Pins bei Analog 4 und Analog 5. Es wird auch perfekt mit Arduino Mega R3 funktionieren, die die zusätzlichen SDA/SCL I2C Pins ausgebrochen haben. Frühere Megas haben die I2C-Pins an einem anderen Ort und erfordern, dass Sie zwei Drähte von den I2C-Pins auf dem Schild löten und sie an die verschiedenen I2C-Standorte bei Digital 20 & 21 anschließen. Dieser Schild passt aufgrund der Ethernet-Klinkenhöhe nicht so einfach auf ein Arduino Ethernet. Sie können eine Reihe von Stapelkopfzeilen verwenden, um dem Schild mehr "Lift" über der Buchse zu geben.
Enthalten ist eine hochwertige, in den USA gefertigte Leiterplatte und alle Komponenten (Tasten, Header etc.). Dieses Produkt kommt mit einem 16x2 RGB-Negativ. Die Montage ist einfach, auch wenn Sie noch nie gelötet haben und das Kit in 30 Minuten fertig gestellt werden kann. Auf der Produkt-Tutorial-Seite finden Sie Montageanweisungen vor dem Kauf. Es funktioniert genau wie die eingebaute LiquidCrystal-Bibliothek, verwendet aber automatisch die Schildstifte. Sie können auch ganz einfach die 5 Tastaturtasten abfragen, um Eingaben durch die Bibliothek zu erhalten, so dass Sie zusätzliche Schaltflächen erhalten, ohne weitere Pins zu verwenden. Die Schaltflächen werden automatisch innerhalb der Bibliothek abgesprungen. Dies bedeutet, dass Sie die folgenden Farben anzeigen können: Rot, Gelb, Grün, Petrol, Blau, Violett, Weiß und alle aus. Es gibt derzeit keine Unterstützung für die PWM-Steuerung der Hintergrundbeleuchtung, wenn Sie also eine granularere Steuerung der RGB-Hintergrundbeleuchtung benötigen, um einen größeren Farbbereich anzuzeigen, kann dieser Schild dies nicht tun (der I2C-Expander hat keinen PWM-Ausgang).
