This sensor is a carrier/breakout board for the ST L3GD20 three-axis gyroscope, which measures the angular rates of rotation about the roll (X), pitch (Y), and yaw (Z) axes. Angular velocity measurements with a configurable range of ±250°/s, ±500°/s, or ±2000°/s can be read through a digital I²C or SPI interface. The board has a 3.3 V linear regulator and integrated level-shifters that allow it to work over an input voltage range of 2.5–5.5 V, and the 0.1? pin spacing makes it easy to use with standard solderless breadboards and 0.1? perfboards.

Clearance: This board is being replaced by the newer L3GD20H carrier and LSM6DS33 carrier.

Mehr Produktdetails

Beschreibung
Bewertungen

Produktinformationen

Angaben zur Produktsicherheit

Herstellerinformationen:

Pololu Corporation
Pilot Rd. 920
Nevada
Las Vegas, Vereinigte Staaten, 89119
[email protected]
https://www.pololu.com/

verantwortliche Person:

Eckstein GmbH
Am Ostbahnhof 3
Niedersachsen
Clausthal-Zellerfeld, Deutschland, 38678
[email protected]
https://eckstein-shop.de

Maße und Gewicht
GTIN:	4060137039683
HAN:	2125
Kategorie:	Taster/Sonstige
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Abmessungen ( Länge × Breite × Höhe ):	2,40 × 1,20 × 0,30 cm

Produktbeschreibung

Freigabe: Diese Platine wird durch den neueren und etwas kleineren L3GD20H-Träger ersetzt, der gegenüber diesem Produkt mehrere Verbesserungen bietet, darunter eine bessere Genauigkeit und Stabilität, einen geringeren Stromverbrauch und eine wesentlich kürzere Startzeit. Während der L3GD20H-Träger aufgrund von Unterschieden im Pinout und in der Sensorausrichtung kein direkter Drop-in-Ersatz für frühere L3G-Träger wie den L3GD20 ist, teilen sich der L3GD20H und der L3GD20 die gleiche Registerstruktur und I²C-Bausteinadresse, so dass der für den einen geschriebene Code leicht auf den anderen übertragen werden kann. Dieses Produkt wird eingestellt, wenn der Lagerbestand erschöpft ist, und wird nicht für neue Designs empfohlen, bei denen die weitere Verfügbarkeit von Teilen wichtig ist.

Überblick

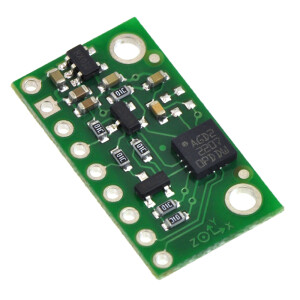

Diese Platine ist eine kompakte (0.5" × 0.9") Breakout-Platine für den Dreiachsen-Digitalausgangskreisel L3GD20 von ST; wir empfehlen daher, vor der Verwendung dieses Produkts das Datenblatt L3GD20 sorgfältig zu lesen (2MB pdf). Das L3GD20 ist ein großartiges IC, aber sein kleines, bleifreies LGA-Gehäuse macht es dem typischen Studenten oder Hobbyisten schwer, es zu benutzen. Er arbeitet auch bei Spannungen unter 3,6 V, was die Anbindung von Mikrocontrollern, die mit 5 V arbeiten, erschweren kann. Diese Trägerplatine löst diese Probleme durch den Einbau zusätzlicher Elektronik, einschließlich eines 3,3-V-Spannungsreglers und Pegelverschiebungsschaltungen, wobei die Gesamtgröße so kompakt wie möglich gehalten wird. Die Platine wird vollständig mit ihren SMD-Bauteilen, einschließlich des L3GD20, bestückt geliefert, wie auf dem Produktbild zu sehen ist.

Verglichen mit dem älteren L3G4200D verwendet das L3GD20 eine höhere Resonanzfrequenz, die es widerstandsfähiger gegen Audiogeräusche und Vibrationen macht. Diese Platine ist weiterhin pinkompatibel mit dem ursprünglichen L3G4200D-Träger, obwohl Änderungen der I²C-Adressen und Konfigurationsregister bedeuten, dass der für die Schnittstelle mit einem L3G4200D geschriebene Code möglicherweise modifiziert werden muss, um mit einem L3GD20 zu funktionieren.

Das L3GD20 verfügt über viele konfigurierbare Optionen, darunter drei wählbare Winkelgeschwindigkeits-Empfindlichkeiten, eine Auswahl an Ausgangsdatenraten, einen eingebetteten FIFO zur Pufferung von Ausgangsdaten und ein programmierbares externes Interrupt-Signal. Die drei Winkelgeschwindigkeitsmesswerte sind über eine digitale Schnittstelle verfügbar, die entweder für den Betrieb im I²C- oder SPI-Modus konfiguriert werden kann.

Die Trägerplatine enthält einen linearen Spannungsregler mit niedrigem Ausfall, der die vom L3GD20 benötigten 3,3 V bereitstellt, so dass der Sensor von einer 2,5-5,5-V-Versorgung gespeist werden kann. Der Reglerausgang ist am VDD-Pin verfügbar und kann fast 150 mA an externe Geräte liefern. Die Breakout-Platine enthält auch eine Schaltung, die den I²C/SPI-Takt und die Daten in den Leitungen auf denselben logischen Spannungspegel wie die gespeiste VIN verschiebt, was die Schnittstelle der Platine mit 5-V-Systemen vereinfacht, und der Pin-Abstand der Platine von 0,1? macht die Verwendung mit Standard Lötfreien Breadboards und 0,1? perfboards.

einfach.

Für Anwendungen der Sensorfusion kombinieren unsere MinIMU-9 v3 und AltIMU-10 v4 Inertialmesseinheiten die ähnlichen L3GD20H mit einem LSM303D 3-Achsen-Beschleunigungsmesser und 3-Achsen-Magnetometer auf einer einzigen Platine, die neun unabhängige Messwerte liefern, die zur Berechnung einer absoluten Orientierung verwendet werden können. Der AltIMU-10 v4 enthält auch einen LPS25H Drucksensor, der zur Berechnung der Höhe verwendet werden kann.

Spezifikationen

Dimensionen: 0,5" × 0,9" × 0,1" (13 × 23 × 3 mm)
Abmessungen: 0,5" × 0,9" × 0,1" (13 × 23 × 3 mm)
Gewicht ohne Stiftleisten: 0,7 g (0,03 oz)
Gewicht ohne Stiftleisten
Betriebsspannung: 2,5 bis 5,5 V
Versorgungsstrom: 7 mA
Ausgabeformat (I²C/SPI): ein 16-Bit-Lesevorgang pro Achse
Empfindlichkeitsbereich (konfigurierbar): ±250°/s, ±500°/s oder ±2000°/s

Allgemeine Spezifikationen

Schnittstelle:I²C, SPI²
Mindestbetriebsspannung:2,5 V
Maximale Betriebsspannung:5,5 V
Achsen:Stampfen (x), Rollen (y) und Gieren (z)
Messbereich:±250, ±500 oder ±2000°/s³
Versorgungsstrom:7 mA

Notizen:

1.ohne eingeschlossene optionale Überschriften.
2.Schnittstelle gesteuert durch CS-Pin.
3.benutzer-konfigurierbar.
