Adafruit 5V 1.8A Isolated Output PoE Module Works with Raspberry Pi 3 B+ 3848

Adafruit

Adafruit 5V 1.8A Isolated Output PoE Module Works with Raspberry Pi 3 B+ 3848

Name: Adafruit 5V 1.8A Isolated Output PoE Module Works with Raspberry Pi 3 B+ 3848
Brand: Adafruit
SKU: AF3848
Price: 19.35 EUR
Availability: InStock

Art.-Nr.: AF3848

GTIN:>4060137039386

HAN: 3848

Kategorie: Boards

19,35 €

pro Pack

inkl. 19% USt. zzgl.

Netto: 16,26 €

Auswahl Steuerzone / Lieferland

Produktanpassung & Sourcing & PCBA One-stop Service sind bei uns erhältlich.

Persönliches Angebot anfordern!

Lieferbar

Lieferfrist: ca. 11 - 13 Tage Versandinfo

Beschreibung
Bewertungen

Produktinformationen

Angaben zur Produktsicherheit

Herstellerinformationen:

Adafruit Industries LLC
Varick St. 150
New York
New York, Vereinigte Staaten, 10013
[email protected]
https://eckstein-shop.de/Adafruit-Marken

verantwortliche Person:

Eckstein GmbH
Am Ostbahnhof 3
Niedersachsen
Clausthal-Zellerfeld, Deutschland, 38678
[email protected]
https://eckstein-shop.de

Maße und Gewicht
GTIN:	4060137039386
HAN:	3848
Kategorie:	Boards
RoHS Zertifikat:	kompatibel
Versandgewicht:	0,05 kg
Artikelgewicht:	0,01 kg
Abmessungen ( Länge × Breite × Höhe ):	5,60 × 1,40 × 1,60 cm

Produktbeschreibung

Beschreibung

Power over Ethernet (PoE) kann Ihre Projektverkabelung zum Kinderspiel machen - statt einer Leitung für Strom und Daten können Sie ein Ethernet-Kabel für beides verwenden! Alles, was Sie brauchen, ist dieses praktische PoE-Modul und den Zugriff auf die Center-Abgriffe auf Ihrem Ethernet-fähigen Board. Schließen Sie die vier Eingangsleitungen an und lassen Sie sich auf der anderen Seite mit 5V 1,8A regeln. Erstaunlich!

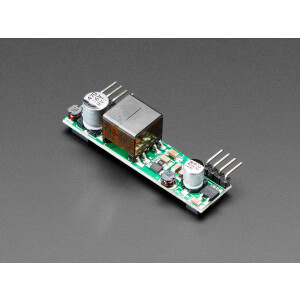

Diese Version des PoE Moduls hat einen Transformator in der Mitte, das ist das große klobige Ding, so dass es keine direkte elektrische Verbindung zwischen den 5V Strom-/Masse- und Ethernetkabeln gibt.

Dieses Modul funktioniert gut mit dem Raspberry Pi 3 Modell B+, das die 4 Drähte auf einem Header hat. Wie Sie auf unseren Fotos sehen können, brauchen Sie nur einige weibliche und weibliche Jumper-Drähte, um die Ethernet-Drähte zum Modul zu bringen, und dann zwei Drähte, um die 5V zurück zum Header zu bringen. Beachten Sie, dass, obwohl ein 2,5A Netzteil für einen Pi 3B+ empfohlen wird, dies nur benötigt wird, wenn Sie eine Menge Zubehör (wie z.B. ein 7" Display!) anschließen, 1,8A eine große Bandbreite an Verwendungsmöglichkeiten abdecken, da die Stromaufnahme ohne Extras etwa 0,7A max. beträgt.

Technisches Detail

zu verwenden:

Pins 1 und 2 mit den Ethernet-Leitungen 4 und 5 verbinden

Pins 3 und 4 mit den Ethernet-Leitungen 7 und 8 verbinden

Pin mit der Bezeichnung (-) ist Masse Ausgang

Pin mit der Bezeichnung (+) ist 5V out

Eingangsspannungsbereich: 42 bis 55 VDC (48V nominal)
Ausgangsspannungsbereich: 4,75 bis 5,25V (5V nominal)
Ausgangsstrom: 1,8A nominal
Wirkungsgrad: 80%
