Waveshare 3.2 inch Raspberry Pi Display Plug-and-Play Touch Screen TFT LCD

Artikelnummer: RP02006

Hersteller Artikel Nr.: 3.2inch RPi LCD (B)


Kategorie: TFT Module

26,34 €

inkl. 19% USt.,

sofort verfügbar

Lieferzeit: 1 bis 2 Tage



3.2 inch Resistive Touch Screen TFT LCD Designed for Raspberry Pi, Raspbian IMG Provided


  • Designed for Raspberry Pi, easy to use
  • Supports any revision of Raspberry Pi (directly-pluggable)
  • Driver provided (works with custom Raspbian directly)
  • Supports Raspbian system, enables your system to:
    • Take photos by touching (up to 17 camera modes)
    • Support software keyboard (system interaction without keyboard/mouse)
  • High quality immersion gold surface plating

Key Parameters

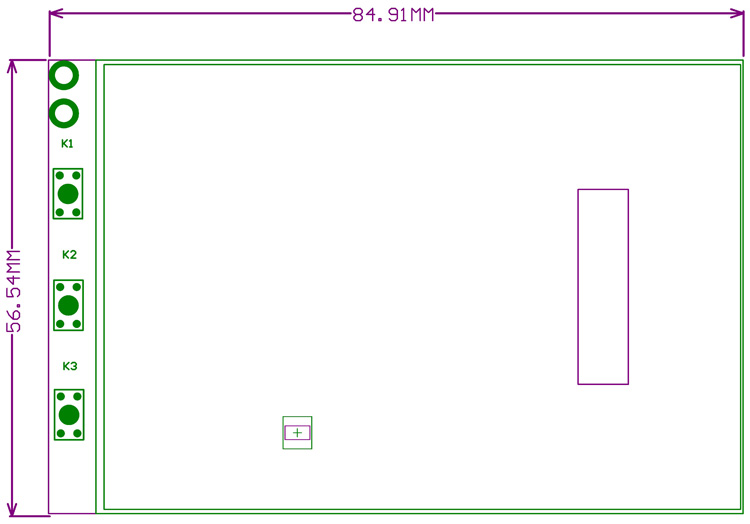

External Dimension



Development resources:Image, schematic, dimension, software, etc.
Download: www.waveshare.com/wiki/3.2inch_RPi_LCD_(B)


Why the LCD doesn't work with my Raspbian?
To use the LCD with the Raspberry Pi official image, driver should be installed first. Please refer to the user manual.
However, for the first testing, you may want to use our provided image directly.
Why the LCD still doesn't work with the Waveshare provided image?
Make sure the hardware connection is correct and connects fine.
Make sure the image in TF card is burnt correctly.
The PWR will keep on and the ACT will keep blinking when the Raspberry Pi starts up successfully, in case both of the two LEDs keep on, it is possible that the image was burnt incorrectly OR the TF card was in bad contact.
Which power supply should I use?
It is strongly recommended to use a stand-alone 5V/2A power adapter, because the PC's USB port might doesn't have enough power to support the Pi and LCD.

For more info, please check the wiki page.

Selection Guide


Selection Guide

Weight: 0.071 kg

  1. 3.2inch RPi LCD (B) x 1
  2. Touch pen x 1
  3. RPi screws pack (2pcs) x 1
  4. DVD × 1

Downloads: Hier ist das Image für 3.2 inch Display.

Development resources: demo codes, schematic, datasheets, etc.
Click here to download

Downloads: Anleitung der Installation des Treibers

Development resources: demo codes, schematic, datasheets, etc.
Click here to download

Thema: Raspberry Pi
Marke: Waveshare
Größe: 3,2 inch
Touchscreen: resistive
Interface: SPI
Auflösung: 320 X 240
Artikelgewicht: 0,07 Kg


  1. Wird für das Display ein Treiber benötigt? Wenn ja, wie installiere ich diesen?

    Ja, für dieses Display wird ein Treiber benötigt. Eine Anleitung wie Sie den Treiber installieren und den Downloadlink finden Sie in der folgenden Anleitung:
