Raspberry Pi Character LCM LCD1602 Add-on 3,3V DC Display Module V2.0

Artikelnummer: RP01005

HAN: RP01005

D36

Kategorie: Bildschirme


20,42 €

inkl. 19% USt.,

sofort verfügbar

Lieferzeit: 1 bis 3 Tage



Beschreibung

Übersicht:

Raspberry PI LCD1602 Add-on ist für Raspberry Pi Schnittstellen auf Basis LCD1602 Display-Modul angefertigt. Mit GPIO über Raspberry Pi, kann es verwendet, um die Inhalte angezeigt werden sollen zu steuern; Software kann verwendet werden, um die Hintergrundbeleuchtung ein und aus zu steuern. Tasten auf dem Modul kann verwendet werden, um Cursor-Position auf dem Bildschirm zu steuern. Darüber hinaus können elektronische Ziegel Schnittstelle mehr erweiterte Funktionen für den Raspberry Pi zu bringen.

Vergleichen Sie bis V1.0, V2.0 wird mit einer Gruppe von elektronischen Ziegel Schnittstellen ausgestattet.

Spezifierung:

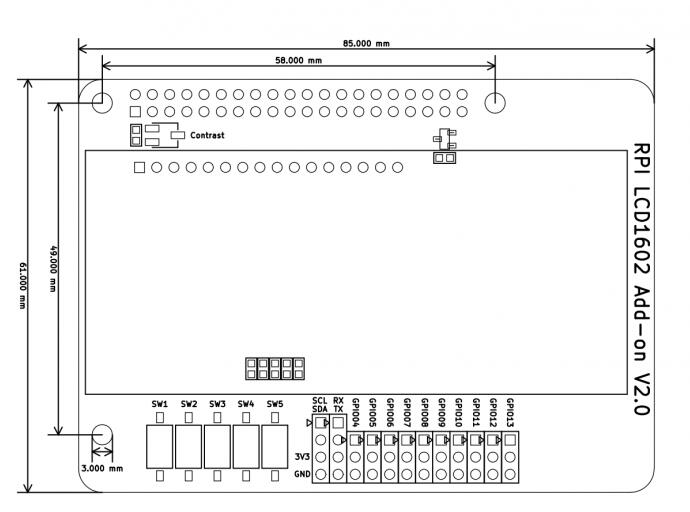

PCB size 85mm X 61mm X 1.6mm
Operation Level Digital 3.3V DC
Interface Electric brick interface
Adjustable 9600(default)


Pinkarte:


Raspberry PI Pin N.O. Pin name Description
1 3.3V
2 5V
3 GPIO02 SDA
4 5V
5 GPIO03 SCL
6 GND
7 GPIO04
8 GPIO14 TXD
9 GND
10 GPIO15 RXD
11 GPIO17 SW2 button input
12 GPIO18 SW3 button input
13 GPIO27 D7(DATA pin)
14 GND
15 GPIO22 RS(Register selection cable)
16 GPIO23 E(Enable)
17 3.3V
18 GPIO24 D4(DATA pin)
19 GPIO10 SPI_MOSI
20 GND
21 GPIO09 SPI_MISO
22 GPIO25 D5(DATA pin)
23 GPIO11 SPI_SCK
24 GPIO08 SPI_CE0
25 GND
26 GPIO07 SPI_CE1
27 ID_SD
28 ID_SC
29 GPIO05
30 GND
31 GPIO06
32 GPIO12
33 GPIO13
34 GND
35 GPIO19 SW4 button input
36 GPIO16 SW1 button input
37 GPIO26 D6(DATA pin)
38 GPIO20 SW5 button input
39 GND
40 GPIO21 BLK control
